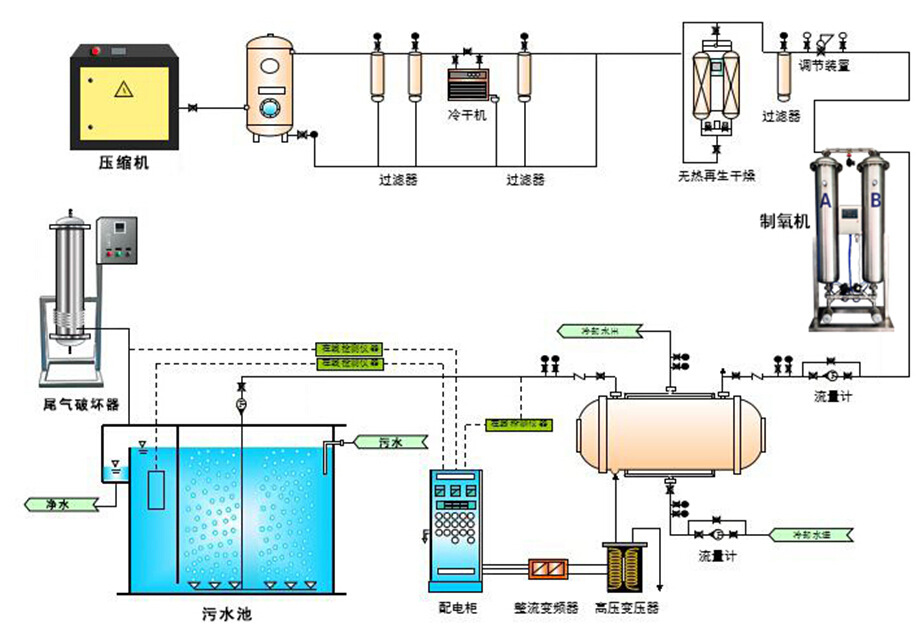

佳環2kg臭氧發生器系統總體說明
|
序號
|
貨物名稱
|
型號規格
|
技術參數
|
單位
|
數量
|
尺寸
|
|
|
1
|
螺桿式空機
|
OKL-37A
|
Q=6.6m³/Min，P=0.8Mpa
N=37KW，380V
|
臺
|
1
|
1*1.3*1.47
|
|
|
2
|
空氣儲氣罐
|
|
V=2m³，P=0.8Mpa
Φ=0.9*2.8m
|
只
|
2
|
￠0.9*2.8m
|
|
|
3
|
冷凍干燥機
|
50HP
|
Q=6.9m³/Min，N=1.05KW
尺寸：1*0.5*0.9m
|
臺
|
1
|
1*0.5*0.9m
|
|
|
4
|
吸附干燥機
|
50HP
|
6.9m³/Min，1.0Mpa
N=1.5KW
|
臺
|
1
|
1*0.6*1.8m
|
|
|
5
|
分子篩制氧機
|
ZL-400L
|
氧氣流量24Nm³/h，N=0.05KW
|
臺
|
1
|
1.2*0.8*2.2
|
|
|
6
|
臭氧發生器
（蜂窩式發生管）
|
YT-2000A
|
臭氧產量：2000g/h
裝機功率：20KW
附件：除油過濾器，除塵過濾器
臭氧發生器，臭氧電源柜，配套檢測儀表，壓力表，閥門等
|
套
|
1
|
臭氧管：
0.8*0.8*1.8
電控柜：
1.2*0.8*1.8
|
|
|
7
|
板式換熱器
|
|
冷卻水流量：12m³/h
|
臺
|
1
|
|
|
|
8
|
冷卻水泵
|
|
Q=2m³/h，H=21.5m，N=1.5kw
|
臺
|
1
|
|
|
|
9
|
冷卻水箱
|
YQ
|
1.0m³
|
臺
|
1
|
￠0.8*2.1
|
|
|
10
|
過濾器
|
060QPS級
|
6M3/Min 1.6Mpa
|
臺
|
4
|
0.55*0.13
|
|
|
11
|
連接管及輔件
|
|
聚四氟管、氣管
|
|
|
|
|
|
|
|||||||
